Comment brancher un autoradio sur une vieille voiture

Un autoradio moderne ne se branche pas toujours directement sur une vieille voiture. Le problème vient souvent du faisceau (ensemble de fils), du format de l’emplacement, ou du courant disponible. Pas de panique, c’est plus simple qu’il n’y paraît avec une méthode claire.

Les données disponibles montrent 4 points à contrôler avant tout. Il faut vérifier le format DIN, la tension du véhicule, la masse électrique et les fils d’alimentation. Les sources utilisées ici regroupent des guides publiés par BYmyCAR, Autopieces.fr, GPA26, Autoplus.fr et des retours de forums techniques. Le tableau ci-dessous donne une vue rapide avant les étapes détaillées. Pour aller plus loin, chaque point est expliqué ensuite.

Comment savoir si l’autoradio est compatible avec une vieille voiture ?

La première vérification concerne le format et le courant disponible. La plupart des anciennes voitures acceptent un simple DIN, soit 180 x 50 mm. Le double DIN mesure 180 x 100 mm. Il demande souvent une découpe du tableau de bord. Pour aller plus loin, il faut aussi vérifier la profondeur derrière l’emplacement.

Vérifier le format simple DIN ou double DIN et la profondeur d’encastrement

Un logement ancien semble parfois standard, mais il manque de profondeur. Certains postes modernes sont plus courts. D’autres ont un grand faisceau arrière. Il faut mesurer avant achat. Les guides d’Autopieces.fr et GPA26 rappellent que le 1-DIN reste le format le plus fréquent sur les voitures anciennes.

Il faut aussi regarder la façade. Un écran motorisé peut gêner les commandes de chauffage. Un grand bouton peut toucher une console proche. C’est plus simple qu’il n’y paraît avec un mètre et une photo de l’emplacement. Pour aller plus loin, comparer aussi la hauteur libre autour du poste.

Contrôler la tension du véhicule, la masse et le type de faisceau

Le deuxième contrôle porte sur l’électricité. Un autoradio moderne attend presque toujours du 12 V. Une voiture de collection d’avant 1970 peut encore être en 6 V. Dans ce cas, il faut un convertisseur DC-DC (boîtier qui transforme le courant). Sans lui, le poste ne fonctionnera pas correctement.

La masse demande aussi une vraie vérification. Certaines voitures très anciennes utilisent une masse positive. Le châssis porte alors le plus. Ce cas impose une isolation complète du poste. Il vaut mieux avancer avec prudence. Enfin, beaucoup de véhicules d’avant 2000 n’ont pas de prise ISO. Il faut alors un adaptateur ou un repérage manuel des fils. Pour aller plus loin, le manuel du véhicule reste utile.

Préparer le matériel et sécuriser l’installation avant le branchement

Le branchement devient plus fiable avec les bons outils. Les sources citées conseillent toutes de couper l’alimentation avant toute manipulation. C’est une règle simple. Elle évite surtout le court-circuit (contact direct entre deux pôles électriques). Pour aller plus loin, mieux vaut préparer chaque outil avant de déposer l’ancien poste.

Faut-il débrancher la batterie avant de commencer le branchement ?

Oui, il faut retirer la borne négative de la batterie avant de toucher un fil. Autoplus.fr et GPA26 recommandent clairement cette étape. Elle protège le faisceau et limite les erreurs pendant la recherche des fils. Le frein de stationnement doit aussi rester serré pendant toute l’opération.

Après débranchement, une photo du câblage d’origine aide beaucoup. Elle permet de retrouver la place des vis, de l’antenne et des connecteurs. C’est un geste simple et très utile. Pour aller plus loin, classer aussi les vis dans un petit récipient.

Quels outils et adaptateurs prévoir pour une vieille voiture ?

Le matériel de base reste accessible. Il faut un multimètre, des tournevis, une pince à dénuder et de quoi isoler proprement les raccords. La gaine thermorétractable (gaine qui se resserre à chaud) tient mieux que le simple ruban isolant sur la durée.

Un adaptateur ISO peut faire gagner du temps. Il évite de couper tous les fils du véhicule. Il faut aussi prévoir des clés d’extraction, un outil nylon pour les garnitures et un fusible de 10 A ou 15 A sur l’alimentation principale. Pour aller plus loin, un fer à souder reste utile pour un montage durable.

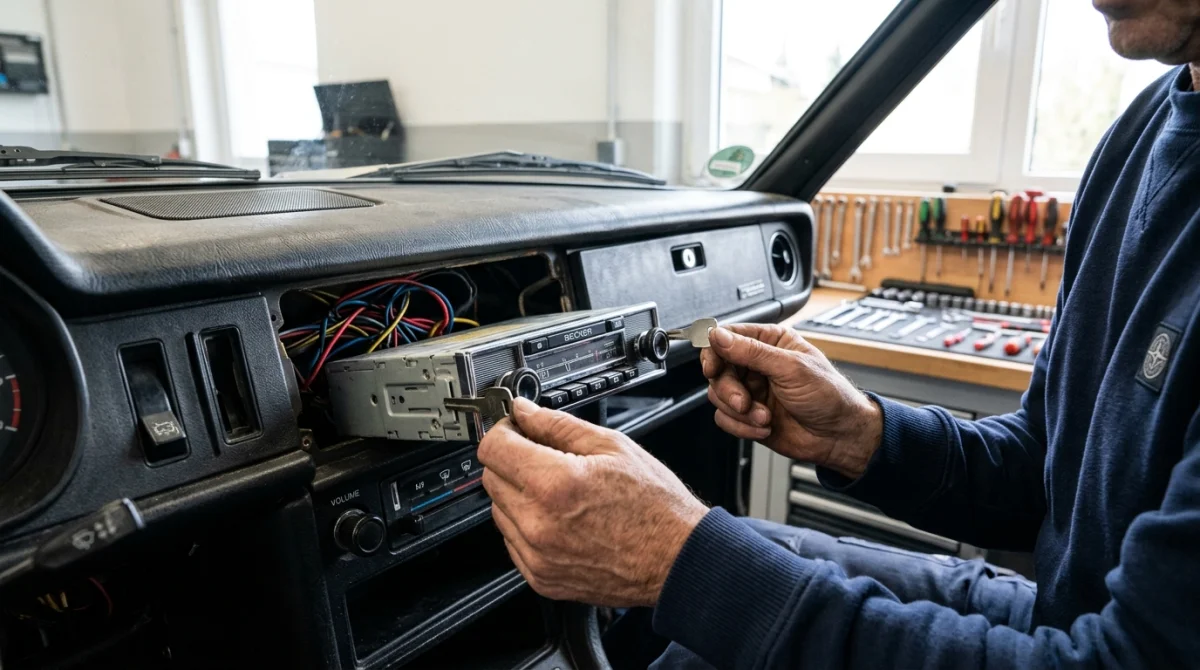

Retirer l’ancien autoradio sans abîmer le tableau de bord

Le retrait de l’ancien autoradio demande surtout de la méthode. Il faut enlever les entourages avec un outil en nylon. Cet outil limite les marques sur le tableau de bord. Autoplus.fr recommande aussi de photographier le montage avant la dépose. Pour aller plus loin, il faut avancer sans forcer sur une pièce bloquée.

Les vis ou les clips cachés maintiennent souvent la façade. Après leur retrait, l’appareil sort à la main ou avec des clés en U. Il faut ensuite débrancher l’antenne, les prises et les fils ajoutés au fil des années. Beaucoup de vieilles voitures ont déjà connu plusieurs montages.

Une fois l’appareil sorti, le faisceau mérite un vrai contrôle. Il faut vérifier qu’aucun fil n’a été coupé, écrasé ou torsadé sans isolation. Un vieux raccord fragile peut suffire à créer une panne. Pour aller plus loin, un nettoyage léger de l’emplacement aide aussi au remontage.

Identifier les fils à brancher sur une voiture ancienne

Le point le plus sensible reste le repérage des fils. Les couleurs d’origine du véhicule ne suivent pas toujours la norme moderne. Pas de panique, le multimètre permet d’avancer étape par étape. Les codes ISO les plus courants restent jaune pour le permanent, rouge pour l’après contact et noir pour la masse. Pour aller plus loin, mieux vaut tester avant toute connexion définitive.

Repérer le + permanent, le + après contact et la masse au multimètre

Le + permanent affiche environ 12 V même clé retirée. Le + après contact n’affiche cette tension qu’avec la clé tournée. La masse affiche 0 V et rejoint le châssis. Le multimètre numérique permet de distinguer ces trois fonctions sans se fier aux couleurs.

Il faut mesurer calmement, fil par fil. Un repère adhésif sur chaque conducteur évite les confusions au moment du raccordement. Cette étape prend quelques minutes, mais elle évite beaucoup d’erreurs. Pour aller plus loin, il faut aussi repérer les paires de haut-parleurs avant le montage final.

Quels fils brancher pour que la mémoire fonctionne sur une voiture ancienne ?

La mémoire du poste dépend du fil jaune. Il doit rester branché sur un + permanent. Si ce fil reçoit un courant coupé avec la clé, les stations et les réglages disparaissent. C’est l’un des problèmes les plus cités sur les forums techniques.

Le fil rouge doit rester séparé. Il sert à allumer et éteindre l’appareil avec le contact. Des échanges publiés sur bricolage.linternaute.com rappellent une règle simple. « L’appareil doit être alimenté avec un + après contact; la mémoire doit être alimentée avec un + permanent. » Pour aller plus loin, il faut vérifier ce point avant de remettre les garnitures.

Où trouver un + après contact sur une voiture ancienne ?

Une vieille voiture ne propose pas toujours un + après contact près du poste. Il faut alors chercher un circuit alimenté seulement avec la clé. L’allume-cigare ou une ligne accessoire font souvent l’affaire. Plusieurs retours de forums signalent cette solution pratique.

Un témoignage indique clairement le résultat. « Merci pour les conseils, j’ai résolu le problème en branchant un fil sur l’arrivée de l’allume-cigare. » Cette solution reste fréquente quand le faisceau d’origine ne prévoit pas de fil accessoire. Pour aller plus loin, il faut protéger ce nouveau départ avec un fusible adapté.

Comment adapter un connecteur ISO sur un vieux faisceau non standard ?

Un connecteur ISO facilite beaucoup le travail, mais les anciennes voitures n’en ont souvent pas. Il faut alors relier chaque fil du véhicule à l’adaptateur, fonction par fonction. Cette méthode reste plus propre qu’un montage improvisé derrière le tableau de bord. Pour aller plus loin, il faut repérer chaque fil avant de sertir.

Le branchement se fait généralement entre le faisceau du véhicule et celui du poste. Il faut dénuder peu, sertir correctement, puis isoler avec gaine thermorétractable. Une soudure peut aussi convenir si elle reste propre et protégée. Un simple torsadage sous ruban isolant vieillit mal avec les vibrations.

Quand les couleurs ne correspondent pas, le manuel de l’autoradio devient la source principale. Les haut-parleurs suivent souvent des paires, mais pas toujours les mêmes couleurs selon les marques. Il faut donc vérifier chaque voie. Pour aller plus loin, un adaptateur spécifique au modèle de voiture limite souvent les erreurs.

Brancher l’autoradio étape par étape sur une vieille voiture

Une fois les fils identifiés, le branchement devient assez direct. Il faut raccorder l’alimentation, puis la masse, puis l’antenne et enfin les haut-parleurs. Les données des guides cités convergent sur cette logique. Elle évite de mélanger les fonctions. Pour aller plus loin, mieux vaut laisser du jeu aux câbles avant l’essai.

Raccorder l’alimentation, la masse, l’antenne et les haut-parleurs

Le fil jaune du poste va au + permanent. Le fil rouge va au + après contact. Le fil noir va à la masse. Le câble d’antenne se branche à l’arrière de l’appareil. Il faut ensuite relier les paires de haut-parleurs en respectant leur polarité.

Sur beaucoup de postes, le blanc et son fil associé servent à l’avant gauche. Le gris correspond souvent à l’avant droit. Le vert sert souvent à l’arrière gauche. Le violet sert souvent à l’arrière droit. Ces couleurs restent courantes, mais le manuel du poste garde le dernier mot. Pour aller plus loin, un test rapide du son sur chaque voie reste utile.

Quelles précautions prendre pour éviter d’endommager le faisceau électrique ?

Le faisceau ne doit jamais rester pincé au fond du logement. Il faut regrouper les fils, protéger les raccords et éviter les angles trop serrés. Un fusible proche de la source d’alimentation ajoute une vraie sécurité. Les recommandations citées parlent souvent de 10 A ou 15 A.

Il faut aussi éviter d’utiliser le châssis comme appui pour des fils dénudés. Une vieille voiture vibre plus qu’un modèle récent. Un raccord faible finit donc plus vite par lâcher. Pour aller plus loin, les connexions serties ou soudées restent les plus durables.

Tester le fonctionnement avant le remontage définitif

Le test avant fixation évite de redémonter tout le tableau de bord. Il faut vérifier l’allumage, la coupure avec le contact, la mémoire et le son sur chaque haut-parleur. Autoplus.fr conseille aussi de tester la radio AM/FM et les fonctions annexes. Pour aller plus loin, il faut faire ce test avant de pousser complètement l’appareil.

Le poste doit s’allumer avec la clé si le fil rouge est bien placé. Il doit garder ses stations si le fil jaune reçoit bien un courant permanent. Il faut aussi vérifier le Bluetooth, l’USB, l’AUX et la réception d’antenne si ces fonctions existent. Un grésillement révèle souvent une masse imparfaite ou une antenne mal branchée.

Quand tout fonctionne, l’autoradio peut être inséré doucement. Les câbles doivent rester libres derrière le poste. Il faut ensuite fixer l’ensemble, puis remettre les panneaux démontés. Pour aller plus loin, un dernier essai une fois la façade remontée reste prudent.

Corriger les problèmes fréquents après le branchement

Les pannes après montage concernent souvent l’alimentation et la mémoire. Les retours d’utilisateurs vont dans le même sens. Un branchement au mauvais plus garde le poste allumé en permanence ou efface les réglages. C’est gênant, mais souvent simple à corriger. Pour aller plus loin, il faut reprendre les mesures au multimètre.

Autoradio qui ne s’allume pas, reste allumé ou perd la mémoire

Un poste qui ne s’allume pas peut souffrir d’un fusible grillé, d’une masse absente ou d’une erreur de polarité. Il faut contrôler ces points dans cet ordre. Si le poste reste allumé moteur coupé, le fil rouge reçoit souvent un + permanent au lieu d’un + après contact.

Les avis de forums illustrent bien ce cas. Un utilisateur écrit que l’appareil « ne s’arrête pas quand je coupe la voiture ». Un autre répond qu’il faut un + après contact pour l’appareil et un + permanent pour la mémoire. Inverser rouge et jaune peut aider dans certains cas. D’autres retours montrent aussi que cette inversion peut faire perdre la mémoire. Pour aller plus loin, la solution la plus fiable reste le vrai repérage des tensions.

Absence de son, mauvaise réception radio ou parasites

Une absence de son vient souvent d’un fil de haut-parleur mal relié ou d’une polarité inversée. Il faut contrôler chaque paire. Le multimètre aide à confirmer la continuité (passage du courant) et l’absence de coupure dans le faisceau.

Une mauvaise réception radio vient souvent de l’antenne. Il faut vérifier sa prise, son état et la masse liée à son support. Les parasites viennent aussi d’une masse faible ou d’un câble mal isolé. Pour aller plus loin, un remontage propre des fils derrière le poste améliore souvent la stabilité.

Le point clé reste la séparation entre + permanent et + après contact. Le second point concerne la compatibilité physique et électrique, surtout en 6 V ou avec une masse positive. Un montage propre, testé avant fixation, évite la plupart des pannes et permet d’ajouter des fonctions modernes sans maltraiter le faisceau d’origine.
